Dây tráng men ba lớp có thể cải thiện cách điện và hiệu suất cuộn dây như thế nào

Hoa Anh, một nhà sản xuất dây cách điện chuyên dụng, phát triểnDây tráng men ba lớpdành cho các ứng dụng yêu cầu cách điện đáng tin cậy, độ dẫn điện ổn định và hiệu suất cuộn dây chính xác. Hiểu được cấu trúc, quy trình sản xuất và tiêu chí lựa chọn của nó giúp các kỹ sư và nhóm mua sắm chọn được loại dây phù hợp cho các thiết bị điện và điện tử nhỏ gọn.

Dây tráng men ba lớp được thiết kế để kết hợp tính dẫn điện với nhiều lớp cách điện bảo vệ. Hiệu suất của nó phụ thuộc vào kích thước dây dẫn, vật liệu phủ, độ dày cách điện, độ bám dính và tính nhất quán trong sản xuất. Đối với các kỹ sư thiết kế máy biến áp, cuộn cảm, cuộn dây và các thành phần điện từ khác, những đặc điểm này ảnh hưởng đến hiệu suất cuộn dây, độ tin cậy về điện và độ ổn định vận hành lâu dài. Hướng dẫn này giải thích các nguyên tắc làm việc, những ưu điểm chính, những cân nhắc khi sản xuất, các tình huống ứng dụng và các yếu tố mua hàng liên quan đến dây quấn cách điện ba lớp. Nó cũng giới thiệu khả năng sản xuất của Huaying và đưa ra những câu hỏi thực tế mà người mua nên hỏi trước khi chọn thông số kỹ thuật của dây.

Mục lục

1. Dây tráng men ba lớp là gì?
2. Cấu trúc và thành phần vật liệu của nó hoạt động như thế nào?
3. Ưu điểm hiệu suất chính là gì?
4. Dây tráng men ba lớp được sản xuất như thế nào?
5. Dây tráng men ba lớp được sử dụng ở đâu?
6. Làm thế nào để bạn so sánh thông số kỹ thuật dây?
7. Người mua nên chọn dây phù hợp như thế nào?
8. Bạn nên biết gì về Huaying?
9. Câu hỏi thường gặp
10. Phần kết luận

1. Dây tráng men ba lớp là gì?

Dây tráng men ba lớp là dây dẫn điện được thiết kế với nhiều lớp hoặc lớp phủ cách điện để giúp cách điện dây dẫn khỏi các bộ phận xung quanh. Tùy thuộc vào thiết kế sản phẩm, dây dẫn có thể được làm từ đồng hoặc vật liệu dẫn điện được chỉ định khác, trong khi hệ thống cách điện được lựa chọn theo yêu cầu về điện, nhiệt và cơ.

Không giống như dây dẫn được bảo vệ bằng một lớp phủ duy nhất, thiết kế cách điện ba lớp cung cấp nhiều lớp bảo vệ. Cấu trúc này có thể cải thiện độ tin cậy cách điện và giúp các nhà sản xuất phát triển các bộ phận điện từ nhỏ gọn nơi không gian cuộn dây bị hạn chế.

Không nên nhầm lẫn thuật ngữ này với mọi loại dây cách điện ba lớp. Dây quấn tráng men và dây ba lớp cách điện có thể có hệ thống lớp phủ, phương pháp thi công và yêu cầu tuân thủ khác nhau. Do đó, người mua nên xác minh cấu trúc chính xác của sản phẩm thay vì cho rằng tất cả các dây ba lớp đều có đặc tính hoạt động giống hệt nhau.

Để biết thêm thông tin về sản phẩm hiện có, hãy truy cập trang sản phẩm Dây tráng men ba lớp Huaying.

2. Cấu trúc và thành phần vật liệu của nó hoạt động như thế nào?

Hiệu suất của dây quấn ba lớp phụ thuộc vào cách dây dẫn và hệ thống cách điện phối hợp với nhau. Mỗi thành phần góp phần tạo nên đặc tính cơ và điện tổng thể của dây.

• lõi dẫn điện:Mang dòng điện đi qua cuộn dây. Vật liệu dẫn điện, kích thước mặt cắt ngang và cấu hình sợi ảnh hưởng đến điện trở và khả năng mang dòng điện.
• Lớp cách nhiệt sơ cấp:Cung cấp một rào cản điện ban đầu giữa dây dẫn và các vòng dây hoặc các bộ phận liền kề.
• Lớp cách nhiệt trung gian:Thêm một hàng rào bảo vệ khác và góp phần vào hệ thống cách nhiệt tổng thể.
• Lớp cách nhiệt bên ngoài:Giúp bảo vệ các lớp bên dưới trong quá trình xử lý, cuộn dây và lắp ráp, tùy thuộc vào đặc tính của vật liệu.

Thành phần thực tế thay đổi tùy theo đặc điểm kỹ thuật của sản phẩm. Thông tin sản phẩm của Huaying mô tả quy trình sản xuất bao gồm màng polyamit, lớp phủ phun cách nhiệt cao và sợi thủy tinh. Người mua nên xác nhận trình tự vật liệu và kết cấu chính xác cho mẫu đã chọn trước khi đưa nó vào thiết kế.

Độ dày cách nhiệt đặc biệt quan trọng. Lớp cách điện quá mỏng có thể không đáp ứng được hiệu suất điện môi cần thiết, trong khi lớp cách điện dày không cần thiết có thể làm tăng đường kính dây thành phẩm và giảm không gian dành cho cuộn dây. Một thiết kế cân bằng hỗ trợ cả độ tin cậy về điện và đóng gói linh kiện hiệu quả.

3. Ưu điểm hiệu suất chính là gì?

Cách điện đáng tin cậy

Nhiều lớp cách điện có thể cung cấp sự bảo vệ bổ sung chống tiếp xúc điện giữa các dây dẫn liền kề và các bộ phận xung quanh. Độ bền điện môi thực tế phụ thuộc vào vật liệu cách điện, độ dày, chất lượng sản xuất và điều kiện thử nghiệm. Các kỹ sư phải xác nhận điện áp chịu được yêu cầu và các tiêu chuẩn áp dụng trước khi phê duyệt dây cho thiết bị quan trọng về an toàn.

Tiềm năng cho thiết kế cuộn dây nhỏ gọn

Khi hệ thống cách điện đáp ứng các yêu cầu về điện của ứng dụng, cấu trúc dây được tối ưu hóa cẩn thận có thể giúp giảm nhu cầu về vật liệu cách điện bổ sung. Việc tiết kiệm không gian đạt được phụ thuộc vào thiết kế thành phần và các yêu cầu cách nhiệt cụ thể; chúng không nên được giả định mà không xem xét các tiêu chuẩn liên quan.

Chất lượng sản xuất nhất quán

Kích thước dây dẫn đồng nhất và lớp phủ cách điện hỗ trợ hoạt động cuộn dây có thể dự đoán được. Các khuyết tật về lớp phủ, đường kính không nhất quán hoặc độ bám dính kém có thể gây ra sự cố trong quá trình cuộn dây tự động và có thể ảnh hưởng đến độ tin cậy của thành phần hoàn thiện.

Cân nhắc chi phí dài hạn

Lựa chọn dây phải chiếm nhiều hơn giá mua ban đầu. Chất lượng ổn định có thể giúp giảm thiểu lỗi sản xuất, làm lại và bảo trì liên quan đến các hư hỏng liên quan đến cách nhiệt. Lợi ích chi phí thực tế phụ thuộc vào điều kiện ứng dụng, tuổi thọ sản phẩm, năng suất sản xuất và chất lượng của vật liệu thay thế đang được đánh giá.

Những lợi ích này phụ thuộc vào việc lựa chọn thông số kỹ thuật phù hợp và xác minh hiệu suất của nó. Không có thiết kế cách nhiệt nào loại bỏ nhu cầu bảo vệ điện, thử nghiệm và thiết kế thiết bị an toàn thích hợp.

4. Dây tráng men ba lớp được sản xuất như thế nào?

Tính nhất quán trong sản xuất là điều cần thiết vì dây dẫn và lớp cách điện phải đồng nhất dọc theo chiều dài của dây thành phẩm. Huaying mô tả một số giai đoạn quan trọng trong quá trình sản xuất.

1. Vẽ dây:Vật liệu dẫn điện được kéo theo kích thước yêu cầu. Chất lượng bề mặt và tính nhất quán về kích thước rất quan trọng đối với các hoạt động phủ tiếp theo.
2. Ủ:Xử lý nhiệt có kiểm soát có thể điều chỉnh các tính chất cơ học của dây dẫn, giúp nó đạt được các đặc tính cần thiết cho cuộn dây và xử lý tiếp theo.
3. Ứng dụng cách nhiệt:Vật liệu phủ hoặc cách điện được áp dụng theo kết cấu sản phẩm được chỉ định. Độ che phủ đồng đều giúp hạn chế các đốm mỏng và các khuyết điểm tiềm ẩn khác.
4. Kiểm soát độ dày:Nhà sản xuất kiểm soát kích thước cách điện để đạt được đường kính hoàn thiện và hiệu suất điện theo yêu cầu.
5. Chữa bệnh:Khi hệ thống lớp phủ yêu cầu bảo dưỡng, quá trình xử lý có kiểm soát sẽ giúp phát triển các đặc tính và độ bám dính mong muốn của lớp phủ.
6. Kiểm tra cuối cùng:Kiểm tra kích thước, hình ảnh, điện và cơ khí phù hợp giúp xác minh sự phù hợp với đặc điểm kỹ thuật của sản phẩm.

Trang sản phẩm của Huaying báo cáo độ chính xác kiểm soát độ dày là ±0,005 mm cho quy trình phủ được mô tả. Người mua nên xác nhận tham chiếu đo lường, kiểu máy áp dụng và phương pháp kiểm tra khi sử dụng con số này làm yêu cầu mua sắm.

Đối với các nhóm kỹ thuật, tài liệu chất lượng hữu ích nhất bao gồm thông số kỹ thuật sản phẩm được xác định, tiêu chí kiểm tra, thông tin truy xuất nguồn gốc nếu có và kết quả thử nghiệm liên quan đến ứng dụng dự kiến.

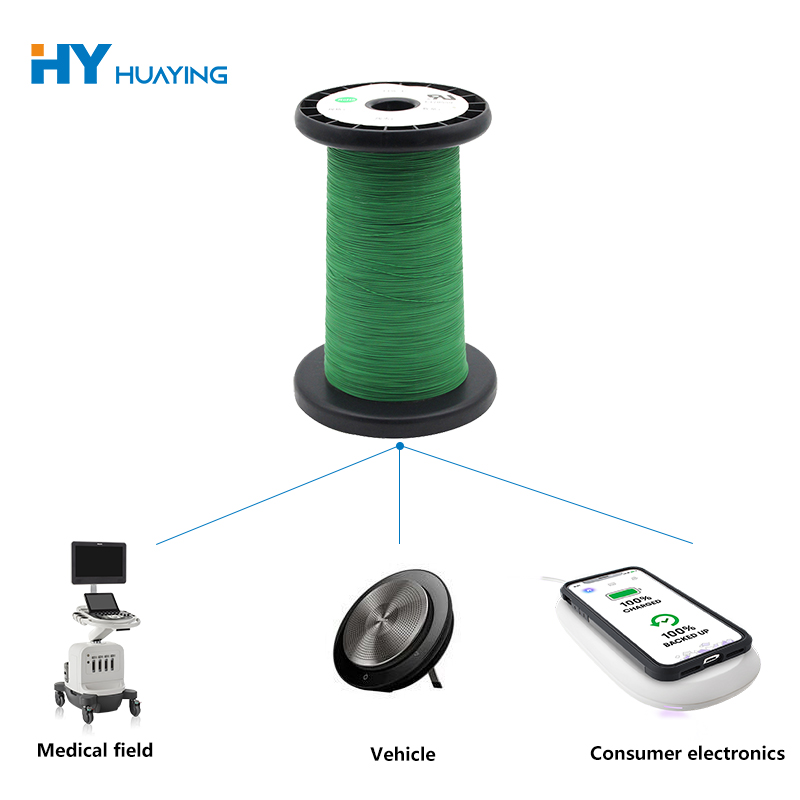

5. Dây tráng men ba lớp được sử dụng ở đâu?

Dây quấn cách điện ba lớp có thể được xem xét cho các sản phẩm điện và điện tử trong đó độ tin cậy cách điện, cuộn dây nhỏ gọn và độ dẫn điện ổn định là quan trọng. Sự phù hợp phụ thuộc vào thông số kỹ thuật thực tế của dây và điều kiện hoạt động của thiết bị.

• Máy biến áp:Dây dẫn cuộn dây phải đáp ứng các yêu cầu về điện áp, nhiệt độ, cách điện và kích thước của thành phần.
• Cuộn cảm và cuộn cảm:Dây quấn thích hợp hỗ trợ các thiết kế thành phần từ tính được sử dụng trong các mạch lọc và chuyển đổi năng lượng.
• Chuyển đổi nguồn điện:Đặc tính cách điện và dây dẫn phải tương thích với tần số chuyển mạch, ứng suất điện áp, điều kiện nhiệt và các yêu cầu an toàn hiện hành.
• Thiết bị điện tử:Các mô-đun nguồn nhỏ gọn và các cụm điện khác có thể được hưởng lợi từ dây quấn được chọn cho không gian lắp đặt hạn chế.
• Hệ thống điện công nghiệp:Các bộ phận cuộn dây tùy chỉnh yêu cầu thông số kỹ thuật của dây phù hợp với chu kỳ làm việc và điều kiện môi trường của chúng.

Trước khi chọn dây cho bất kỳ ứng dụng nào trong số này, các kỹ sư nên đánh giá độ tăng nhiệt độ, ứng suất điện, độ căng cuộn dây, tần số hoạt động, độ ẩm và các yêu cầu chứng nhận liên quan. Sự phù hợp của một sản phẩm đối với một máy biến áp hoặc nguồn điện không tự động tạo nên sự phù hợp cho mọi thiết kế.

6. Bạn so sánh thông số kỹ thuật của dây như thế nào?

So sánh các thông số kỹ thuật sẽ đáng tin cậy hơn việc chọn dây chỉ dựa trên tên sản phẩm của nó. Bảng sau đây tóm tắt các thông số chính mà người mua nên xem xét.

Hoa Anh công bố các cấu hình dây dẫn mẫu, mục tiêu đường kính tổng thể và giá trị điện trở dây dẫn trên trang sản phẩm của mình. Vì các giá trị dành riêng cho từng mẫu máy nên người mua nên tham khảo bảng thông số kỹ thuật ban đầu và yêu cầu xác nhận trước khi sử dụng bất kỳ số liệu nào trong tính toán kỹ thuật.

Tham khảo: Thông số kỹ thuật dây tráng men ba lớp của Huaying.

7. Người mua nên chọn loại dây phù hợp như thế nào?

Việc chọn dây đúng bắt đầu từ ứng dụng thay vì yêu cầu chung về hiệu suất cách điện. Nhóm mua sắm và kỹ sư thiết kế có thể sử dụng danh sách kiểm tra sau để thu hẹp các lựa chọn phù hợp.

• Xác định các yêu cầu về điện:Chỉ định điện áp làm việc, dòng điện dự kiến, tần số, yêu cầu chịu được điện môi và điện trở chấp nhận được.
• Xác nhận các điều kiện nhiệt:Thiết lập nhiệt độ vận hành dự kiến, mức tăng nhiệt độ, phương pháp làm mát và chu kỳ làm việc.
• Kiểm tra các ràng buộc cuộn dây:Xác định cửa sổ cuộn có sẵn, đường kính hoàn thiện yêu cầu, bán kính uốn và giới hạn thiết bị sản xuất.
• Kiểm tra hệ thống cách nhiệt:Yêu cầu chi tiết về vật liệu lớp, dung sai độ dày, độ bám dính và các phương pháp thử nghiệm điện có liên quan.
• Xem xét nhu cầu tuân thủ:Xác định các tiêu chuẩn và phê duyệt cần thiết cho thiết bị hoàn thiện và thị trường đích.
• Đánh giá tính nhất quán của sản xuất:Hỏi về quy trình kiểm tra, tính nhất quán của lô, bao bì và tài liệu truy xuất nguồn gốc.
• Yêu cầu mẫu khi thích hợp:Kiểm tra dây mẫu bằng cách sử dụng quy trình cuộn dây thực tế và thiết kế thành phần trước khi phê duyệt sản xuất số lượng lớn.

Một cuộc điều tra kỹ thuật rõ ràng phải bao gồm các bản vẽ hoặc mục tiêu kích thước, nhu cầu hàng năm hoặc theo đợt, điều kiện vận hành, tiêu chuẩn bắt buộc và bất kỳ kỳ vọng đóng gói hoặc giao hàng đặc biệt nào. Thông tin này giúp nhà cung cấp xác định liệu mô hình hiện tại có phù hợp hay không hoặc liệu thông số kỹ thuật tùy chỉnh có cần được đánh giá hay không.

8. Bạn nên biết gì về Huaying?

Công ty TNHH Công nghệ Điện tử Huệ Châu Huaying cung cấp các sản phẩm dây cách điện và tập trung vào phát triển sản phẩm, chất lượng sản xuất và hỗ trợ khách hàng. Theo thông tin sản phẩm của công ty, quy trình sản xuất Dây tráng men ba lớp bao gồm kéo dây, ủ, ứng dụng cách điện, xử lý có kiểm soát và kiểm soát kích thước.

Công ty cũng báo cáo có hơn 10 bằng sáng chế và đội ngũ R&D gồm hơn 20 người. Những số liệu do công ty báo cáo này cung cấp thông tin cơ bản về khả năng phát triển đã nêu của công ty, nhưng người mua nên yêu cầu tài liệu liên quan khi cần có quyền sở hữu bằng sáng chế, trình độ kỹ thuật hoặc bằng chứng khác để nhà cung cấp phê duyệt.

Khi đánh giá Huaying hoặc nhà cung cấp dây điện khác, nhóm mua hàng nên xem xét nhiều hơn thông tin xác thực của công ty. Các câu hỏi quan trọng nhất liên quan đến liệu dây được đề xuất có phù hợp với ứng dụng hay không, liệu có sẵn hồ sơ chất lượng cần thiết hay không và liệu các mẫu và lô sản xuất có thể đáp ứng nhất quán các thông số kỹ thuật đã thỏa thuận hay không.

Để biết chi tiết cụ thể về sản phẩm, hãy sử dụng trang Dây tráng men ba lớp chính thức của Huaying làm điểm bắt đầu cho cuộc thảo luận kỹ thuật.

9. Câu hỏi thường gặp

1. Mục đích chính của dây tráng men ba lớp là gì?

Mục đích chính của nó là kết hợp lõi dẫn điện với nhiều lớp cách điện, giúp tách dây dẫn về mặt điện khỏi các vòng dây liền kề và các bộ phận xung quanh. Mức độ bảo vệ thực tế phụ thuộc vào cấu trúc dây, đặc tính vật liệu và kết quả kiểm tra đã được xác minh.

2. Dây tráng men ba lớp có giống dây cách điện ba lớp không?

Không nhất thiết phải như vậy. Các thuật ngữ có thể mô tả các sản phẩm liên quan nhưng dây dẫn, vật liệu cách điện, phương pháp phủ và các yêu cầu tuân thủ có thể khác nhau. Luôn xác nhận cấu trúc chi tiết và tiêu chuẩn sản phẩm hiện hành trước khi coi cả hai đều có thể thay thế cho nhau.

3. Yếu tố nào quyết định tính dẫn điện của dây dẫn?

Các yếu tố quan trọng bao gồm vật liệu và kích thước dây dẫn, điện trở, độ dày cách điện, độ bền điện môi, định mức nhiệt độ và tính nhất quán trong sản xuất. Hiệu suất phải được đánh giá bằng cách sử dụng các thông số kỹ thuật và điều kiện thử nghiệm liên quan đến thiết bị dự kiến.

4. Dây tráng men ba lớp có thể được tùy chỉnh không?

Có thể tùy chỉnh tùy thuộc vào khả năng của nhà sản xuất và yêu cầu sản xuất. Người mua nên cung cấp kích thước dây dẫn mục tiêu, đường kính hoàn thiện, yêu cầu cách điện, thông số điện và số lượng đặt hàng dự kiến ​​để xác định tính khả thi.

5. Người mua có thể xác minh chất lượng sản phẩm như thế nào trước khi đặt hàng số lượng lớn?

Yêu cầu bảng dữ liệu kỹ thuật hiện tại, hồ sơ kiểm tra có liên quan và tài liệu tuân thủ có sẵn. Khi thích hợp, hãy đánh giá các mẫu thông qua kiểm tra kích thước, thử nghiệm cuộn dây và thử nghiệm điện được thực hiện theo yêu cầu của ứng dụng.

6. Thông tin gì cần có trong yêu cầu báo giá?

Bao gồm mô hình hoặc bản vẽ dây được yêu cầu, kích thước dây dẫn, kết cấu cách điện, hiệu suất điện mục tiêu, tiêu chuẩn áp dụng, số lượng đặt hàng, điểm đến giao hàng và bất kỳ yêu cầu kiểm tra hoặc đóng gói nào. Một yêu cầu đầy đủ giúp cho việc đánh giá kỹ thuật và báo giá hiệu quả hơn.

10. Kết luận

Dây tráng men ba lớp có thể hỗ trợ các thiết kế điện yêu cầu cách điện đáng tin cậy, độ dẫn điện ổn định và cuộn dây hiệu quả. Việc lựa chọn sản phẩm phù hợp đòi hỏi phải so sánh cẩn thận kích thước dây dẫn, kết cấu cách điện, hiệu suất điện môi, giới hạn nhiệt và chất lượng sản xuất. Bằng cách xác nhận các yếu tố này trước khi sản xuất, các kỹ sư và nhóm mua sắm có thể giảm thiểu sự không phù hợp về thông số kỹ thuật và đưa ra quyết định mua hàng sáng suốt hơn. Nếu bạn đang tìm nguồn cung ứng dây quấn cách điện cho máy biến áp, cuộn cảm hoặc các ứng dụng điện khác,liên hệ với Hoa Anhđể thảo luận về các yêu cầu kỹ thuật của bạn, yêu cầu thông số kỹ thuật của sản phẩm và khám phá giải pháp phù hợp cho dự án của bạn.
